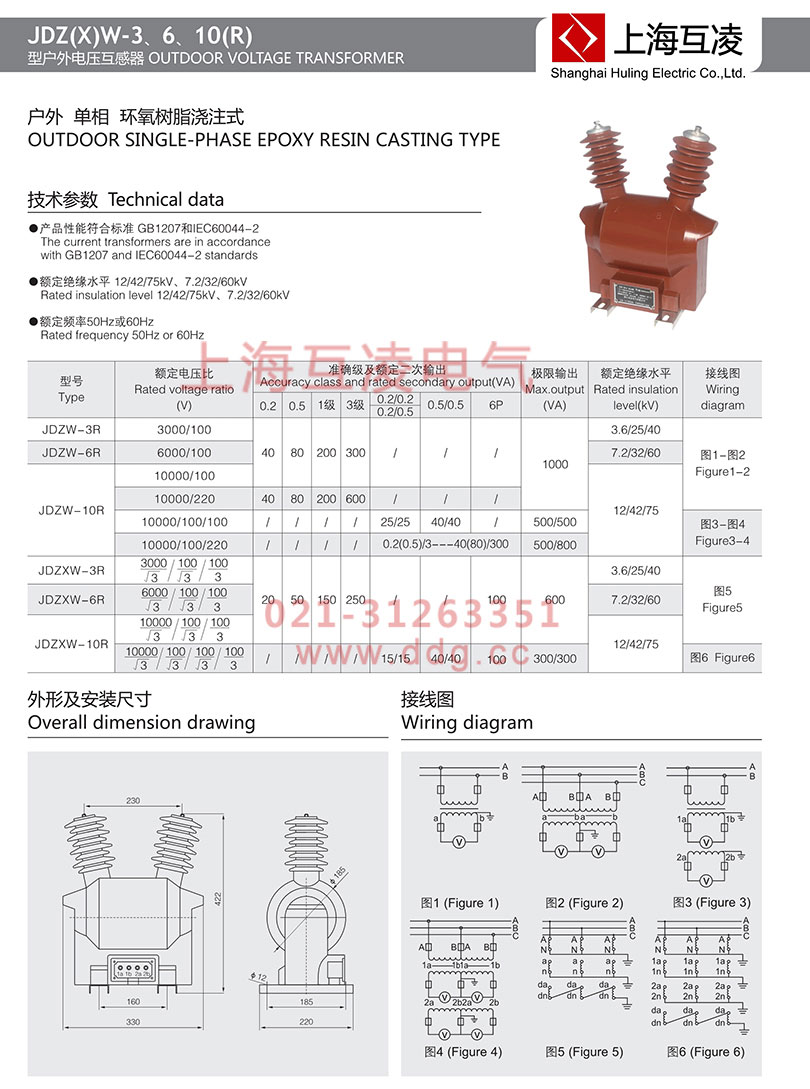

JDZW-6電壓互感器外形安裝圖

JDZW-6電壓互感器技術參數

1．產品性能符合標準GB1207和IEC60044-2

2．額定絕緣水平：12/42/75kV、7.2/32/60kV

3．額定頻率：50Hz或60Hz

JDZW-6電壓互感器變比

JDZW-6電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDZW-6電壓互感器接線方式

1、單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

2、V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

3、用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

4、三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JDZW-6電壓互感器結構

JDZW-6R電壓互感器為戶外環氧樹脂澆注絕緣全封閉結構。適用于交流50Hz，額定電壓10KV及以下的電力系統中作電壓、電能測量和繼電保護用。適用于農村戶外變電站，也可適用于工業、小型企業、配電所。本型電壓互感器為支柱式結構，采用戶外環氧樹脂全封閉澆注，具有耐電弧，耐紫外線，耐老化，壽命長等特點。由于互感器采用全封閉澆注絕緣，尺寸小，重量輕，適用于任何位置，任意方向安裝。二次出線端有接線保護罩，其下方有出線孔，并能實現防竊電措施。安全可靠，底座槽鋼上有4個安裝孔。
