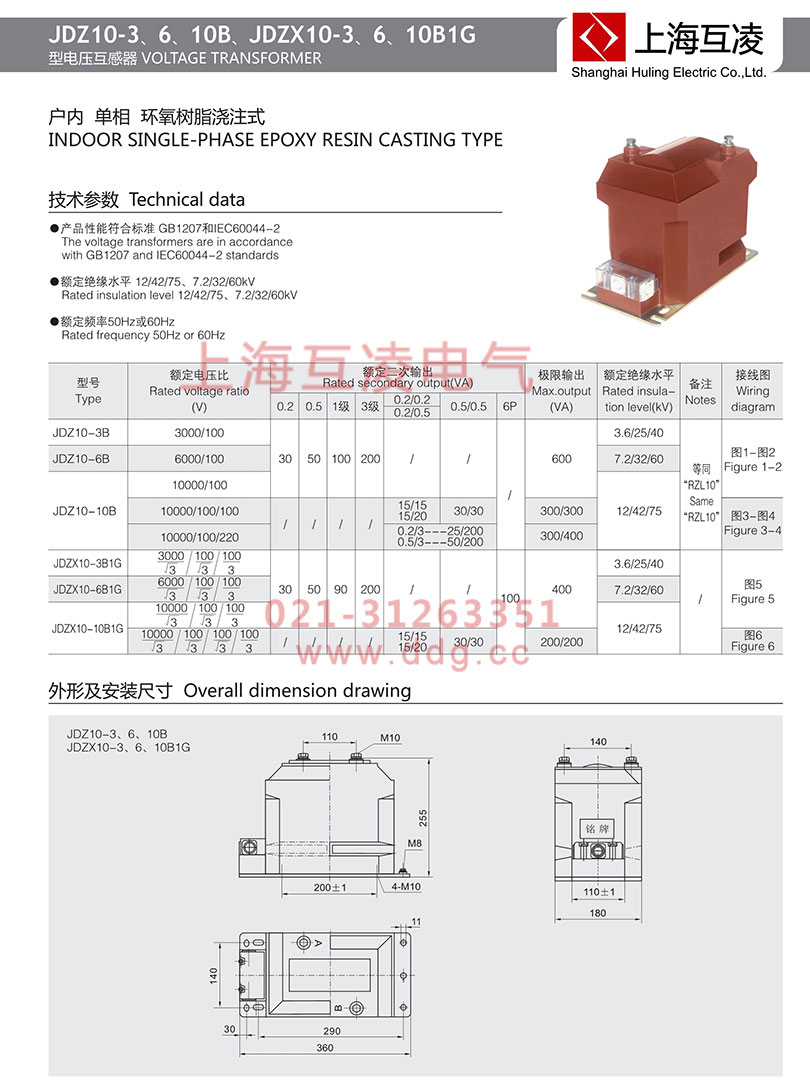

JDZ10-3B1電壓互感器變比

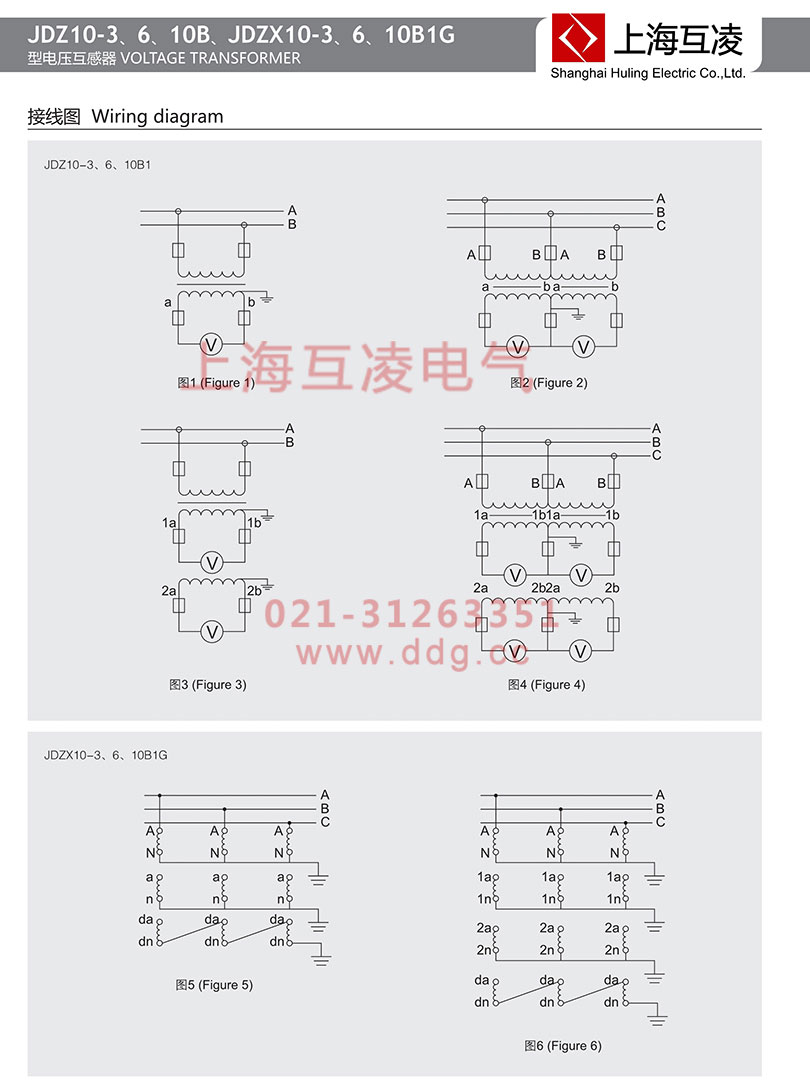

JDZ10-3B1電壓互感器選型

JDZ10-3B1電壓互感器結構

本互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

JDZ10-3B1電壓互感器技術參數

1 產品標準：GB1207和IEC60044-2；

2 額定絕緣水平：3.6/25/40kV；

3 額定頻率50Hz或60Hz；

4 產品表面爬電距離：滿足II級污穢等級；

3 負荷的功率因數：COS∮=08（滯后）；

4 JDZ10-3B1其他技術參數見上表：

JDZ10-3B1電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZ10-3B1表示單相澆注式電壓互感器，額定電壓3KV。

JDZ10-3B1電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
