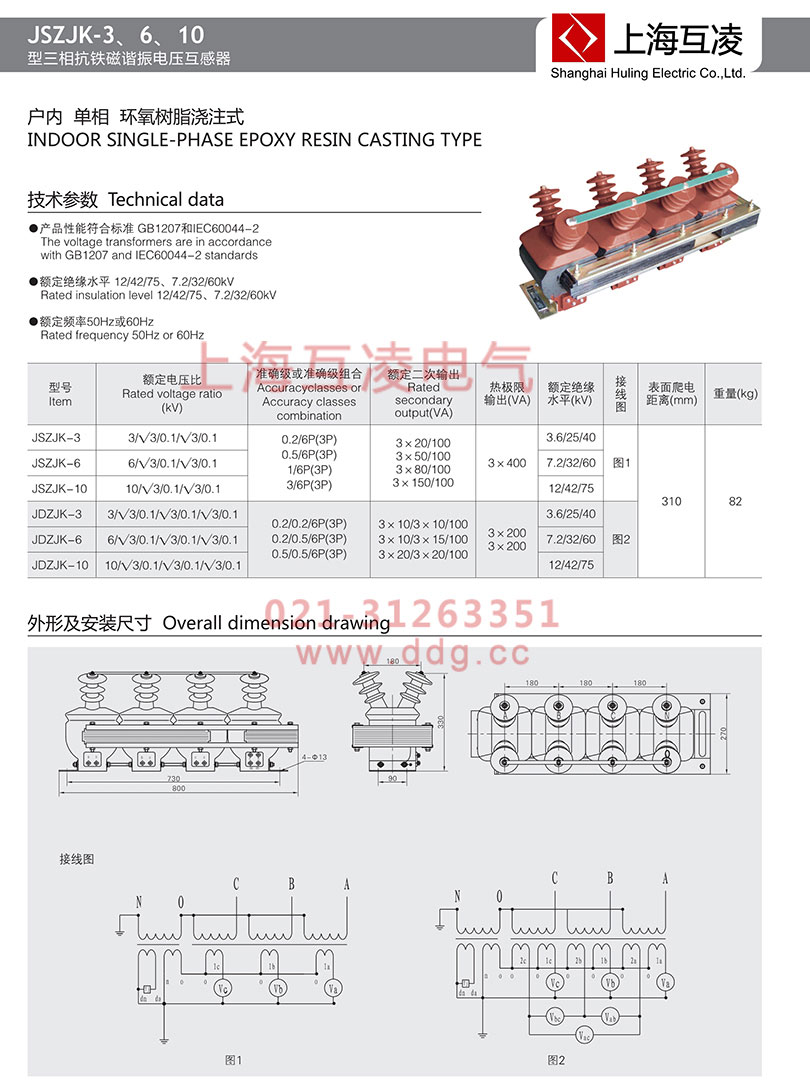

JSZJK-3Q電壓互感器接線圖

JSZJK-3Q電壓互感器結構

JSZJK-3Q電壓互感器在系統使用時，每臺為四個澆注體，計里部分為三個電壓澆 注體套在三相芯柱上，抗諧振部分裝在另一口字型鐵芯上，正常運行時，中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏，一但一相對地短路．抗諧振部分二次側(da-dn)產生100V電壓，帶動繼 電器動作，切斷電源這種中性點采取了消諧措施，使產品不需另加消諧或阻尼接地等保護方式，即 可以安全的在電網上運行，并可長期運行在單相接地的故障線路中。

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JSZJK-3Q電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JSZJK-3Q電壓互感器技術參數

● 負荷的功率因數COSΦ=0.8（滯后）；

● 海拔高度≤1000m，滿足Ⅱ級污穢等級；

● 產品性能符合標準：GB1207-1997（電壓互感器）。

JSZJK-3Q電壓互感器變比

JSZJK-3Q電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。
