LMZ1-0.5電流互感器選型手冊

LMZ1-0.5電流互感器概述

LMZ1-0.5電流互感器在低壓電流互感器比較采用的一款型號，所以他的產品技術相對比較成熟，他主要技術參數如下，。一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。

LMZ1-0.5電流互感器適用范圍

母線式、澆注絕緣、戶內型電流互感器，適用于額定頻率為50HZ，電壓為0.5KV及以下的交流線路中，作為測量電流、電能及繼電保護之用。符合標準：GB1208-2006；

LMZ1-0.5電流互感器結構特點

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；

中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；

本型互感器外部為不飽和樹脂絕緣澆注而成。

LMZ1-0.5電流互感器參數及使用環境

準確級 ：0.5級

額定電壓 ：0.66KV

額定一次電流 ：5-3000A

額定二次電流 ：5A

允許在110%額定電流下長期運行

二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

安裝場所：戶內

環境溫度：-5度~+40度

空氣濕度：一個月內相對濕度平均值不超過90%

海拔高度：不超過1000m

大氣條件：大氣中無明顯灰塵、煙、腐蝕性氣體、蒸氣或鹽的污染

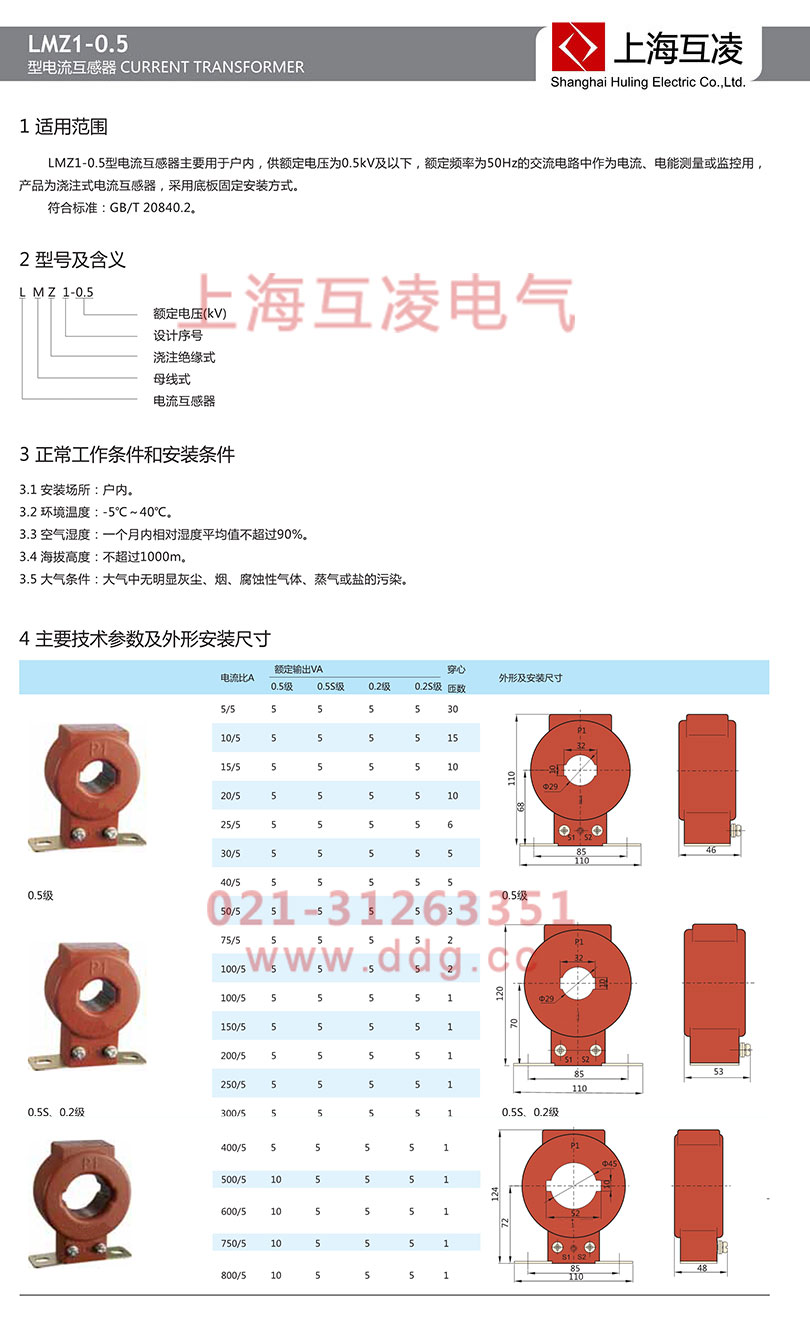

額定負額表

LMZ1-0.5電流互感器注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

LMZ1-0.5電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LMZ1-0.5電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
