LYM-0.5電流互感器概述

電流互感器LYM-0.5為低壓大電流的互感器,對銅的選擇和使用量非常的考究。他主要是母線型、戶內型低壓電流互感器，供額定頻率為50HZ，電壓為0.66KV及以下的交流線路中測量電流、電能及繼電保護之用。

主要介紹LYM-0.5電流互感器的作用、變比、準確級、接線圖、價格、型號及相關參數，LYM-0.5電流互感器30000-5000/5可以接受非標訂制。

LYM-0.5電流互感器結構特點

LYM-0.5電流互感器的鐵心由長條形硅鋼片迭成、二次線圈分二段，置上、下兩鐵軛上。

無一次母線，變不附供固定母線的裝置。鐵心由夾件緊固，夾件上附有一次極性標記，二次出線端子，名牌及接地螺栓還有供安裝固定的孔。

本產品可是以制成濕熱型，在其金名牌的型號后加上“TH”字樣。

LYM-0.5電流互感器使用條件

1海拔高度不超過1000米。

2周圍環境溫度不高于+40攝氏度，不低于-5攝氏度。

3周圍空氣的相對濕度不大于85%(20攝氏度)。

4安裝場所無嚴重影響互感器絕緣的氣體，蒸氣，化學沉積，污穢及其它爆炸性和腐蝕性介質。

一次側：P1（L1，K）進，P2（L2，L）出，二次外部回路S1（K1）出，S2（K2）入。

也可以反著接線，就是一次側：P2（L2，L）進，P1（L1，K）出，二次外部回路S2（K2）出，S1（K1）入。

特別提醒：當一次有電流通過時，二次回路不得開路否則有高壓產生。

LYM-0.5電流互感器變比

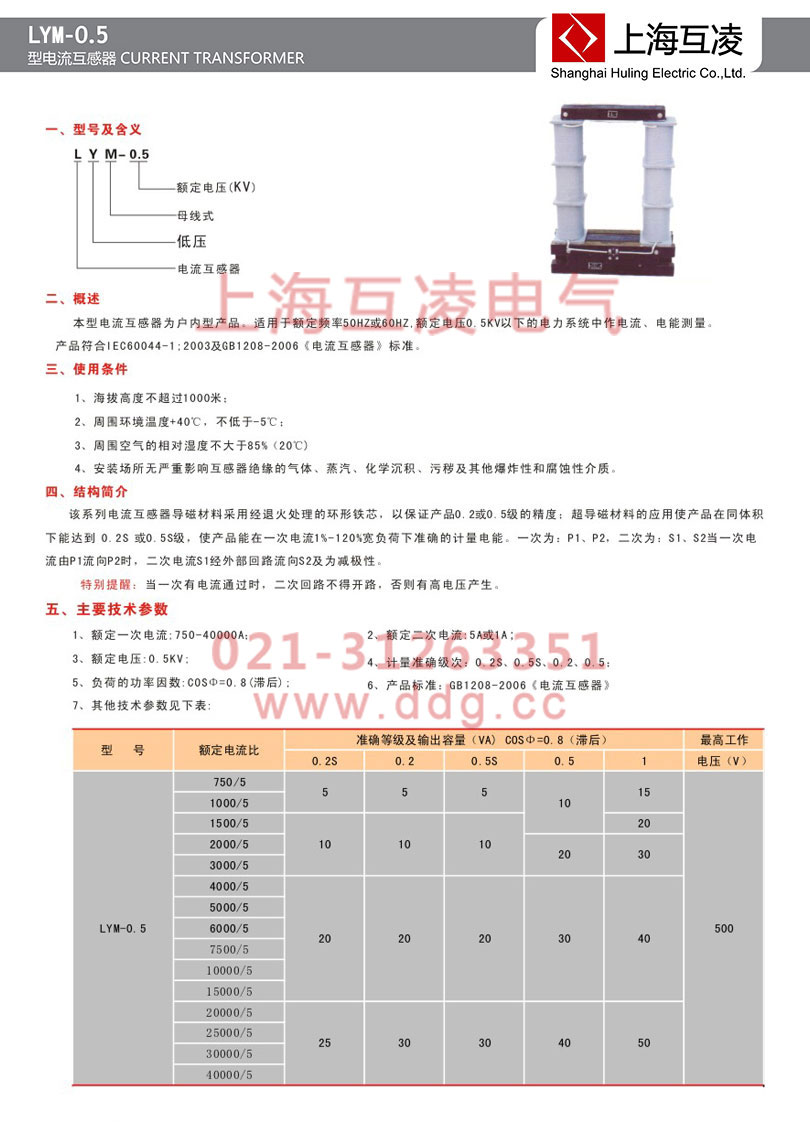

LYM-0.5電流互感器選型手冊

LYM-0.5電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LYM-0.5電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
