LAZBJ-10Q電流互感器原理

LAZBJ-10Q電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。此互感器是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

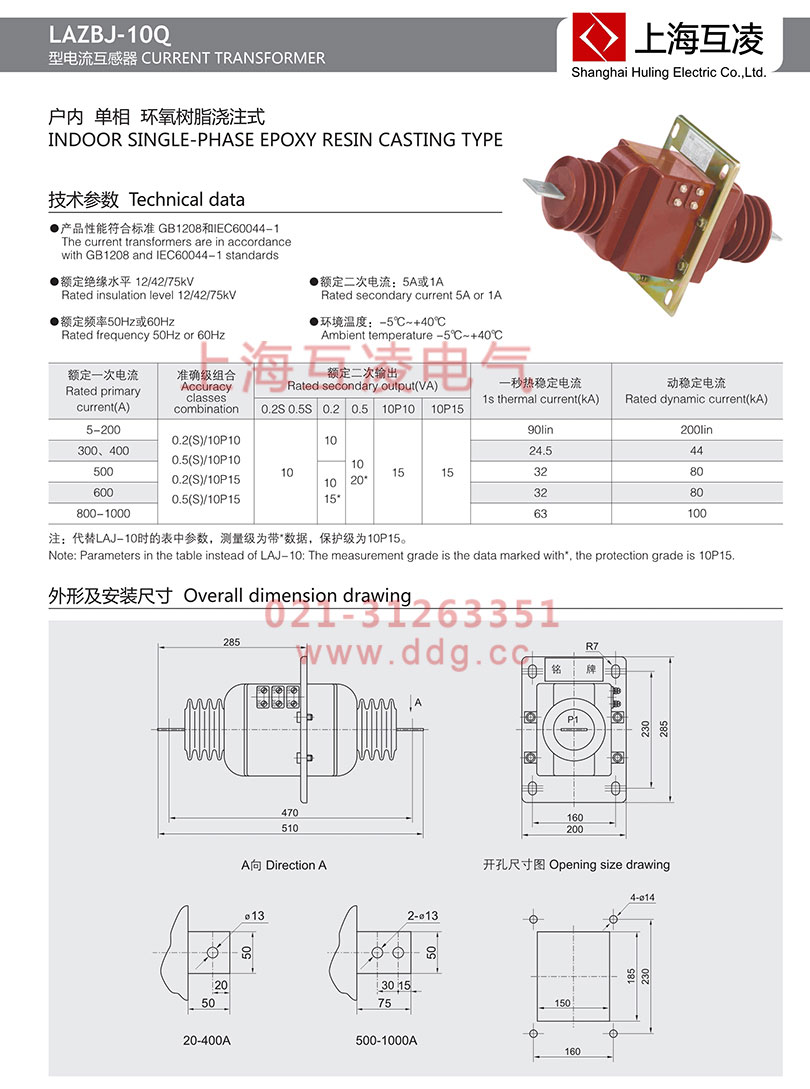

LAZBJ-10Q電流互感器技術參數

1 額定絕緣水平：12/42/75kV；

2 額定二次電流：5A或1A；

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表；

4 產品性能符合標準：GB1208和IEC60044-1；

5 污穢等級：Ⅱ級。

LAZBJ-10Q電流互感器變比

LAZBJ-10Q電流互感器選型手冊

LAZBJ-10Q電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。

LAZBJ-10Q電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
