LQZJ1-0.66電流互感器概述

產品采用環氧樹脂澆注絕緣，安裝方式采用底板固定，增加產品的穩固性，安全性，耐用性。主要在額定電壓為0.66KV及以下的戶內使用，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。解決了在200A以下的配電回路中一次匝數過多，繞制困難，用戶竊電，且不美觀的問題，特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。廣泛運用在大小企業，行業,由于產品的外形小巧， 十分方便安裝接線。

LQZJ1-0.66電流互感器型號及含義

一、電流互感器型號：第一字母：L電流互感器第二字母：A穿墻式；Z支柱式；M母線式；D單匝貫穿式；V結構倒置式；J零序接地檢測用；W抗污穢；R繞組裸露式第三字母：Z環氧樹脂澆注式；C瓷絕緣；Q氣體絕緣介質；W與微機保護專用第四字母：B—帶保護級；C—差動保護；DD級；Q加強型；J加強型ZG第五數字：電壓等級 產品序號

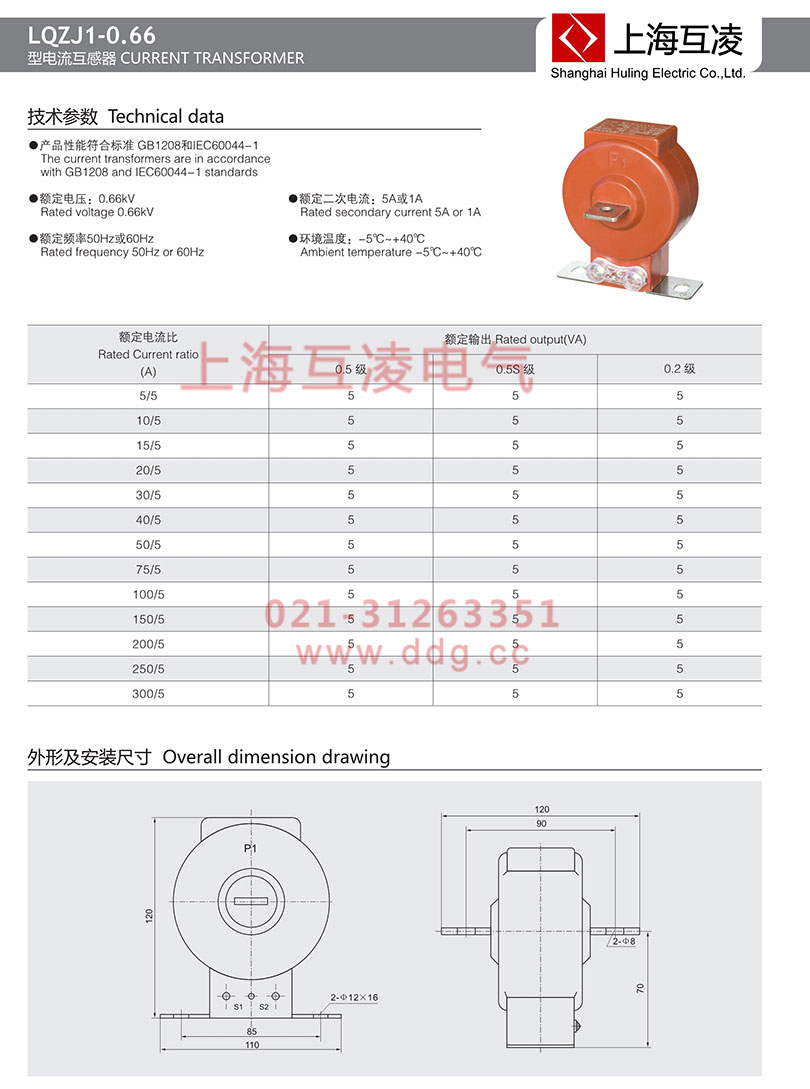

LQZJ1-0.66電流互感器變比參數

LQZJ1-0.66電流互感器使用原則

使用原則1電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯2）按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側近似于短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。

LQZJ1-0.66電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

LQZJ1-0.66電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
