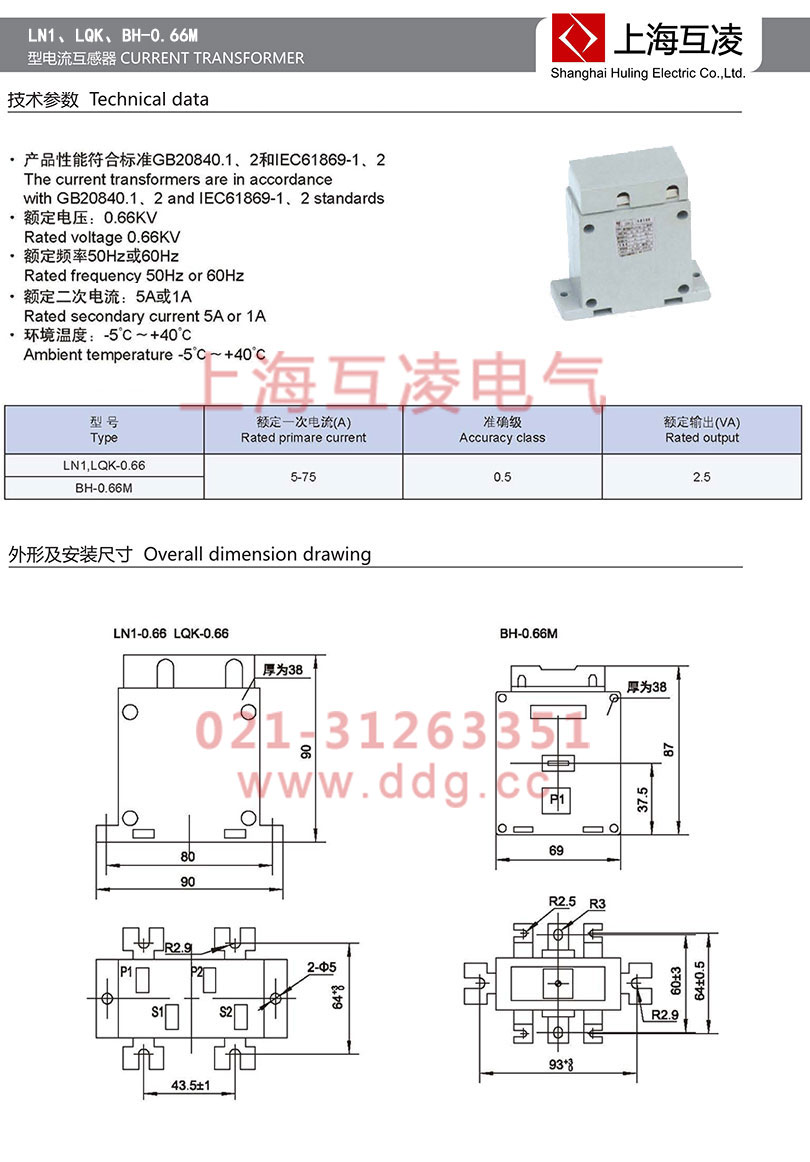

LN-0.66電流互感器技術參數

1、額定一次電流:30-5000A

2、額定二次電流:5A或1A

3、額定電壓:0.66KV

4、計量準確級次:0.2S,0.5S,0.2,0.5

5、負荷的功率因數:COS∮=0.8(滯后)

6、產品標準:GB1208-2006<電流互感器&gt

LN-0.66電流互感器安裝環境

1 海拔高度不超過1000米；

2 周圍環境溫度不高于+40攝式度，不低于-5攝式度；

3 周圍空氣的相對濕度不大于85%(20攝式度)；

4 安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。

LN-0.66電流互感器選型手冊

LN-0.66電流互感器概述

LN-0.66,LN2,LN3,LN4,LN6,LN7-0.66 型系列Ⅰ型、Ⅱ型電流互感器系母線式電流互感器，適用于交流50Hz(或60Hz)，最高工作電壓為0.66kV及以下的線路中作測量電流、電能及繼電保護之用。

Ⅰ型表示圓孔即穿越電纜也可以穿越回流排，般作控用

Ⅱ型(臥式方孔)可以穿越1-3塊流排,一般做監控用

Ⅲ型方式方孔可以穿越1-3塊流排,不僅覺被I、的點，還可以做供電系統計時能用0.2級，也可以在二次阻較大時使用，也可以跟電流繼電器配套做保護

∮型（圓孔型）可以穿越大直徑電纜，可在二次阻抗加大情況下使用沒可以作零序電流互感器

LN-0.66電流互感器工作原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LN-0.66電流互感器作用

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
