LJW-10電流互感器 概述

LJW-10電流互感器產品是油浸、鋼箱結構戶外式電流互感器，適用于額定頻率50Hz、額定電壓10KV的電力系統中作電氣測量及繼電保護用。

LJW-10電流互感器 型號含義

第一字母：L—電流互感器 第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序 接地檢測用；W—抗污穢；R—繞組裸露式 第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用 第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG 第五數字：電壓等級 產品序號

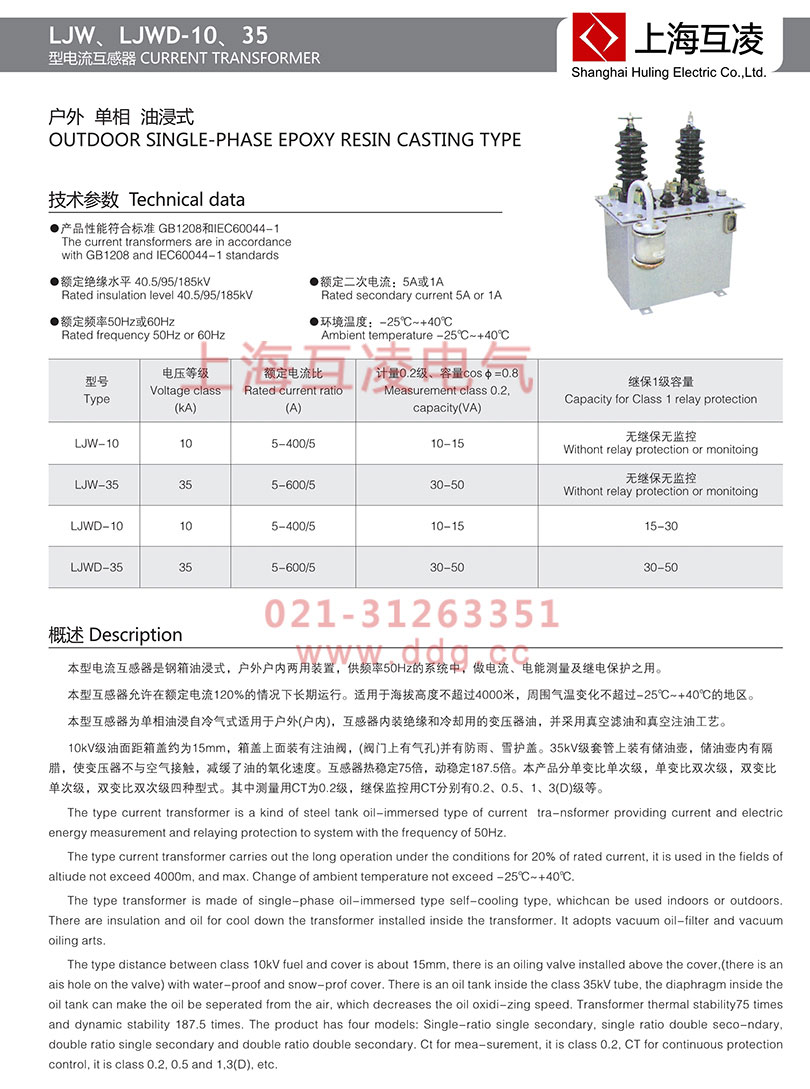

LJW-10電流互感器技術參數

1 LJW-10電流互感器油箱為橢圓桶型互感器裝入油箱內，互感器引有出線均由布置在箱蓋上面的瓷套引出器身吊裝在箱蓋下面，可以一起吊出油箱 2 互感器有幾個二次繞組就有幾個環型鐵芯，每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成“8”字形的鏈狀。整個鏈狀繞組放置在注滿變壓器油的箱體內。 3 產品可做多次級，也可做多變比多變比有一次抽頭結構也有二次抽頭結構 4（特別說明：所用變壓器油為 25 號變壓器油）

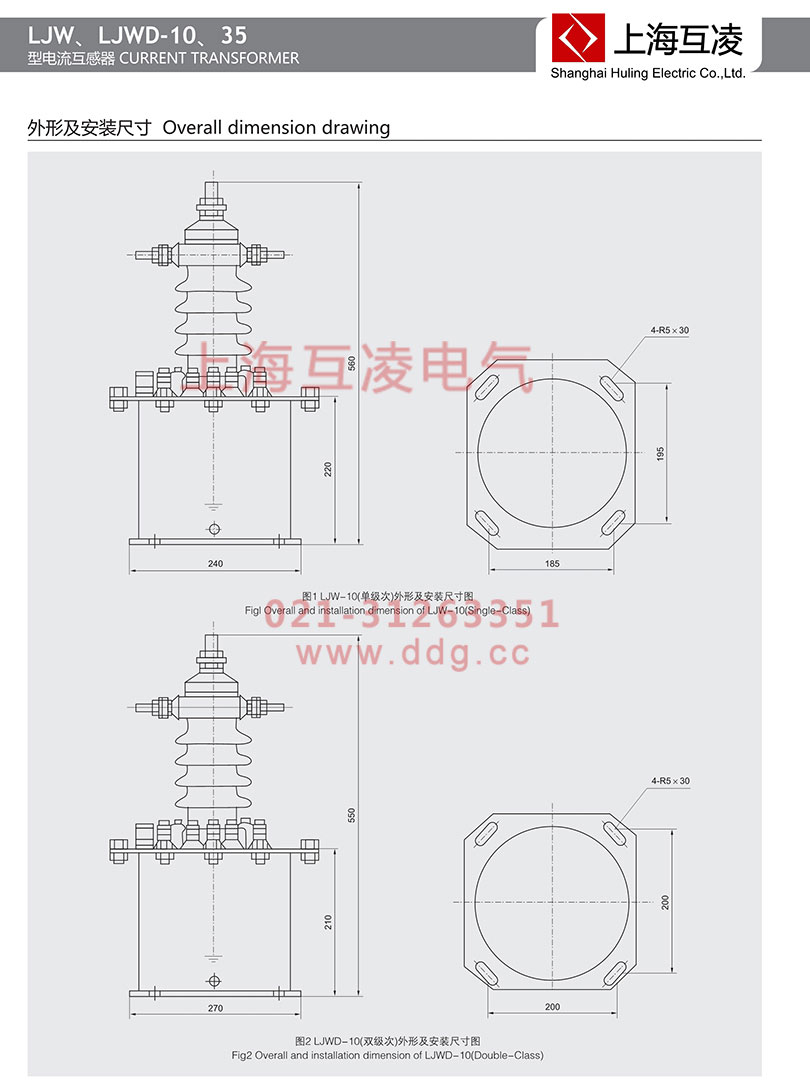

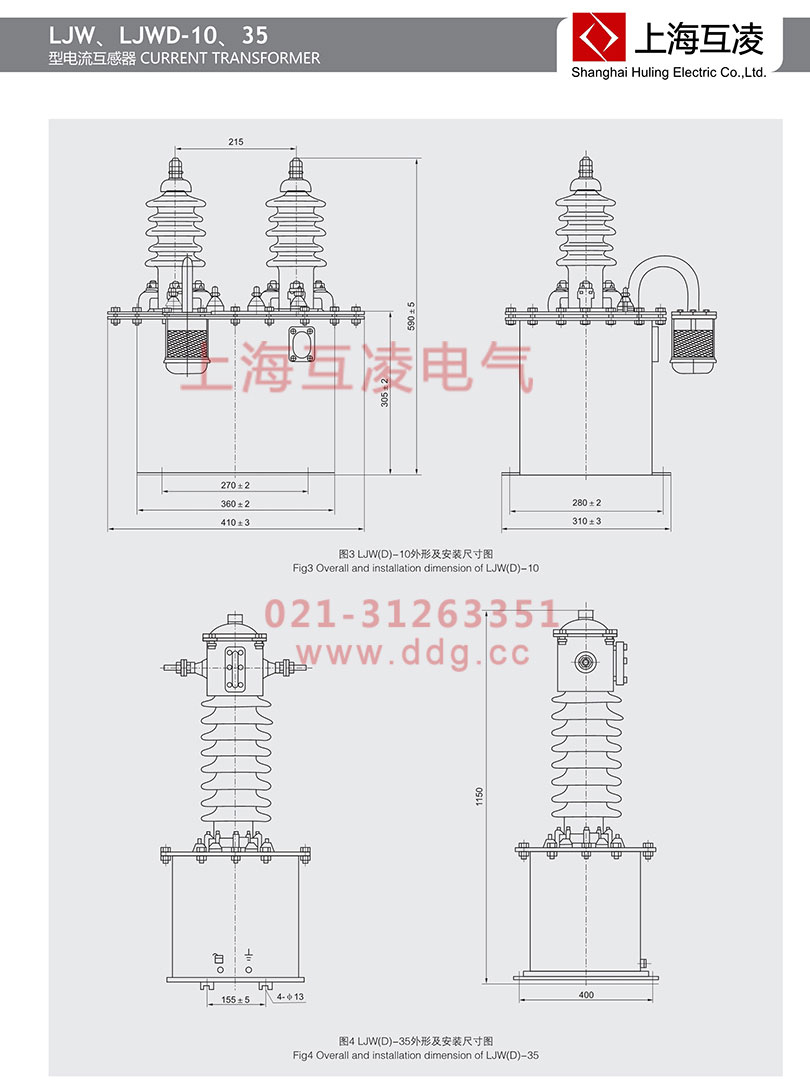

LJW-10電流互感器安裝環境

1 安裝場所：戶外 2 環境溫度 -25 ℃-+40℃的范圍內，空氣濕度不大于85% 3 海拔：海拔 4000 米以下使用 4 安裝場所無腐蝕性的氣體

LJWD-10電流互感器變比

型號	電壓等級(kA)	額定電流比(A)	計量0.2級、容量cosΦ=0.8(VA)	繼保1級容量
LJW-10	10	5-400/5	10-15	無繼保無監控
LJWD-10				15-30

LJW-10電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LJW-10電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
