JDZR10-10電壓互感器選型

JDZR10-10電壓互感器簡介

JDZR10-10電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

使用環境

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于-5C；

3.周圍空氣的相對濕度不大于85%（20C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體；

6.產品性能符合標準：GB1207和IEC60044-2；

7.額定絕緣水平：12/42/75kV；

8.額定頻率：50Hz或60Hz。

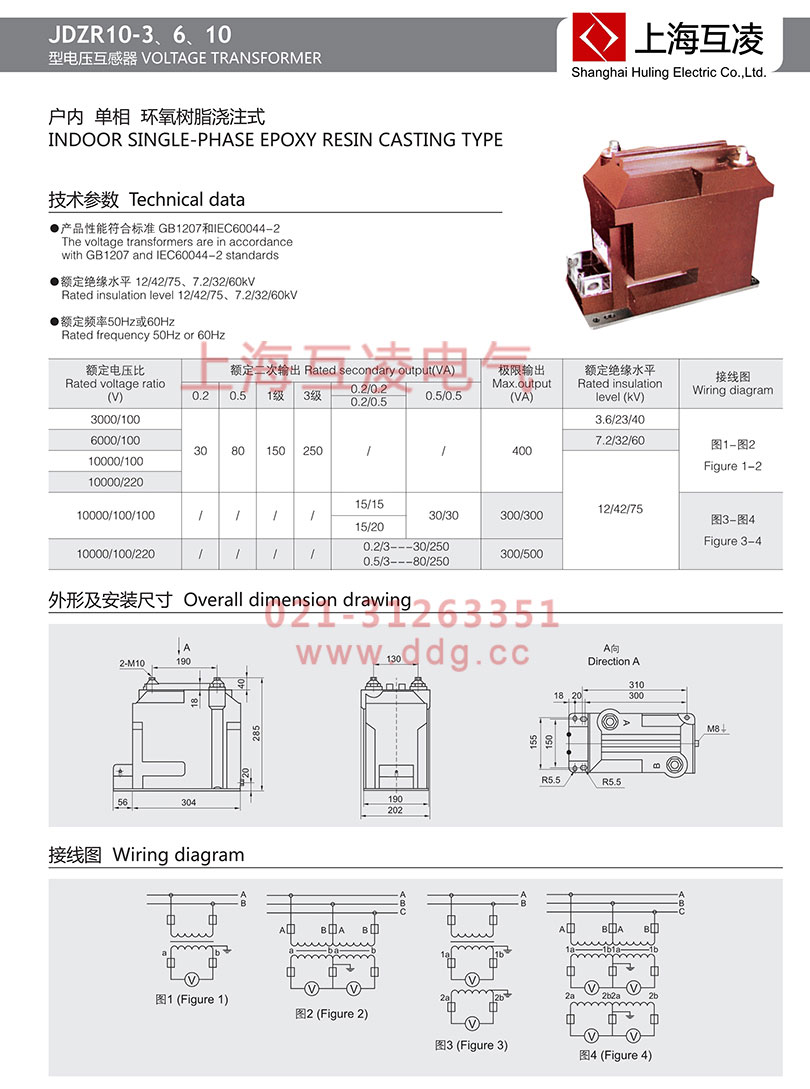

JDZR10-10電壓互感器變比

JDZR10-10電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JDZR10-10電壓互感器類型

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
