JDZ10-6A1電壓互感器結構

本互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZ10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

JDZ10-6A1電壓互感器參數及使用條件

1.海拔高度不超過3000米

2.周圍環境溫度不高于+40C，不低于- 5度

3.周圍空氣的相對濕度不大于85%(20度)

4.滿足II 污穢等級

5.安裝場所無腐蝕性的氣體

6.額定絕緣水平：JDZ10-6A1型7.2/32/60kV

7.額定頻率：50Hz或60Hz

8.產品性能符合標準：GB1207和IEC60044-2

9.產品表面爬電距離：滿足II級污穢等級

10.負荷的功率因數： COS∮=08（滯后）

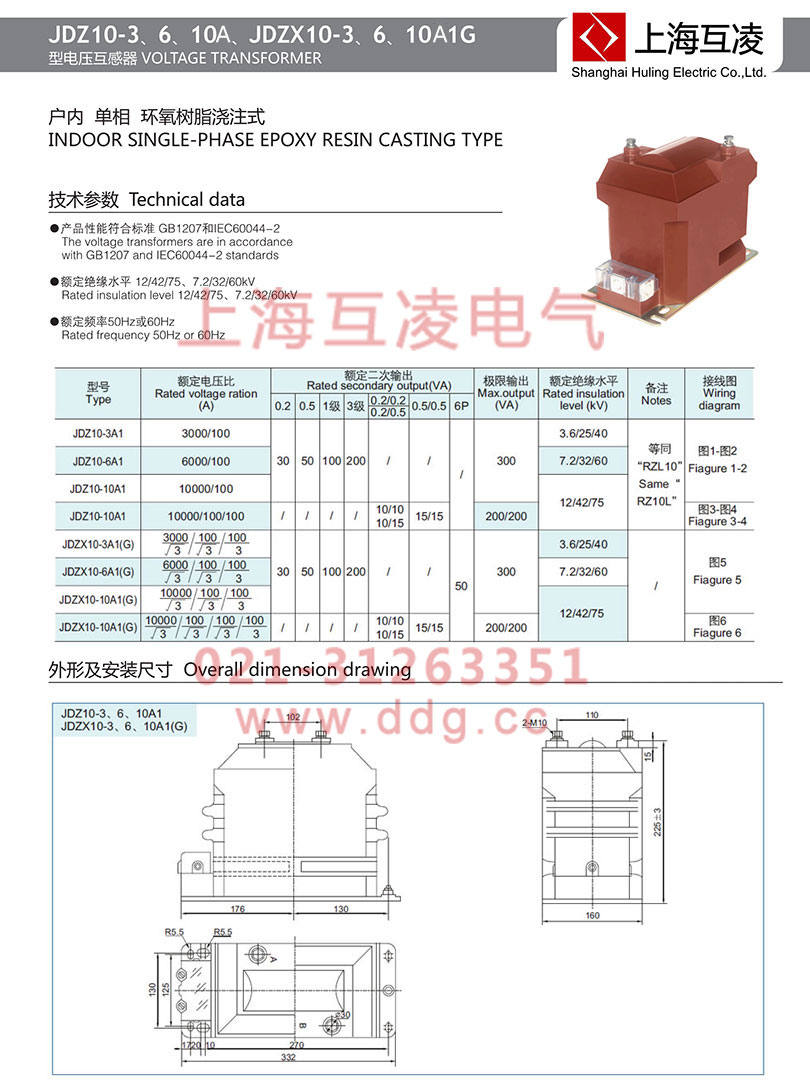

JDZ10-6A1電壓互感器外形安裝圖

JDZ10-6A1電壓互感器變比

型號	額定電壓比（V）	額定二次輸出（VA）							極限輸出（VA）	額定絕緣水平（kV）	備注
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5	6P
						0.2/0.5
JDZ10-6A1	6000/100	30	50	100	200	/	/	/	300	7.2/32/60	等同RZL-10

JDZ10-6A1電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

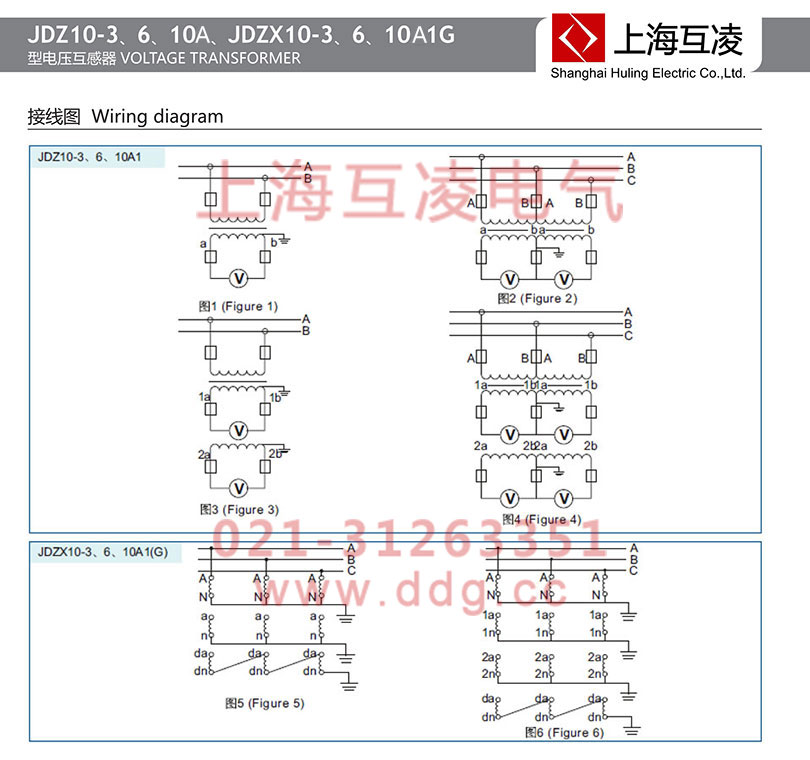

JDZ10-6A1電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
