JDZ10-3A1電壓互感器變比

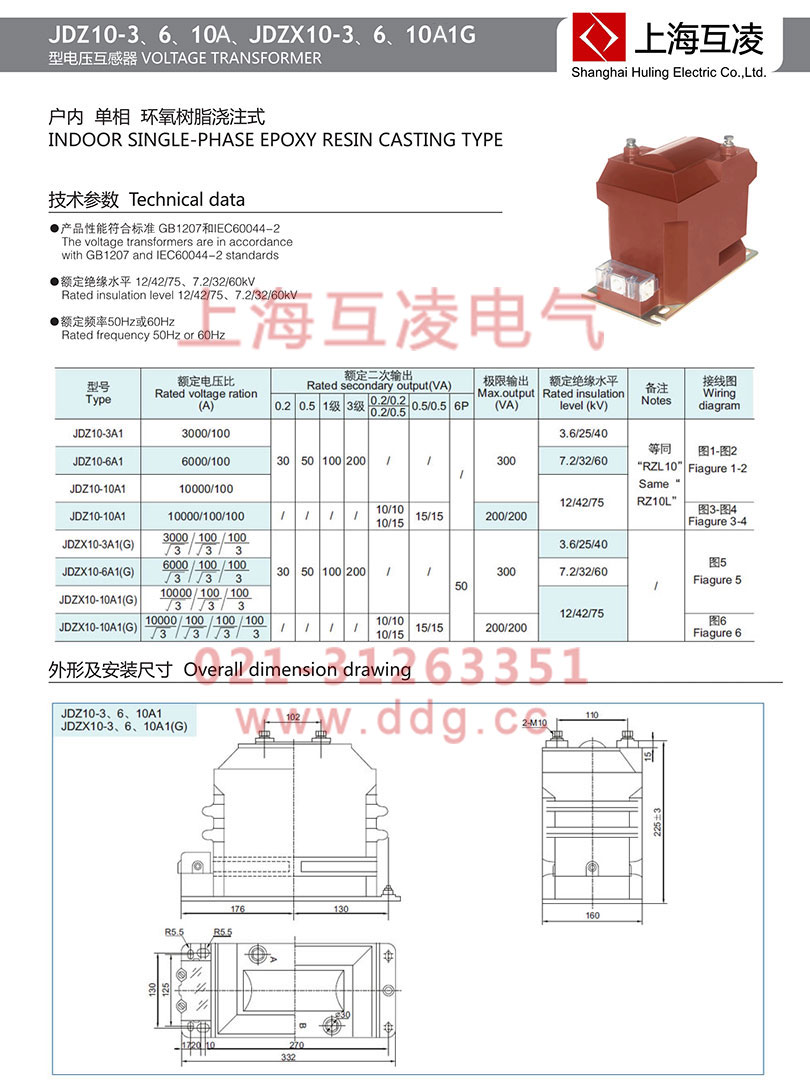

JDZ10-3A1電壓互感器技術參數

1 產品標準：GB1207和IEC60044-2

2 額定頻率：50Hz或60Hz

3 產品表面爬電距離：滿足II級污穢等級

4 負荷的功率因數：COS∮=08（滯后）

5 JDZ10-3A1其他技術參數見上表

JDZ10-3A1電壓互感器選型

JDZ10-3A1電壓互感器原理

JDZ10-3A1電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

JDZ10-3A1電壓互感器結構

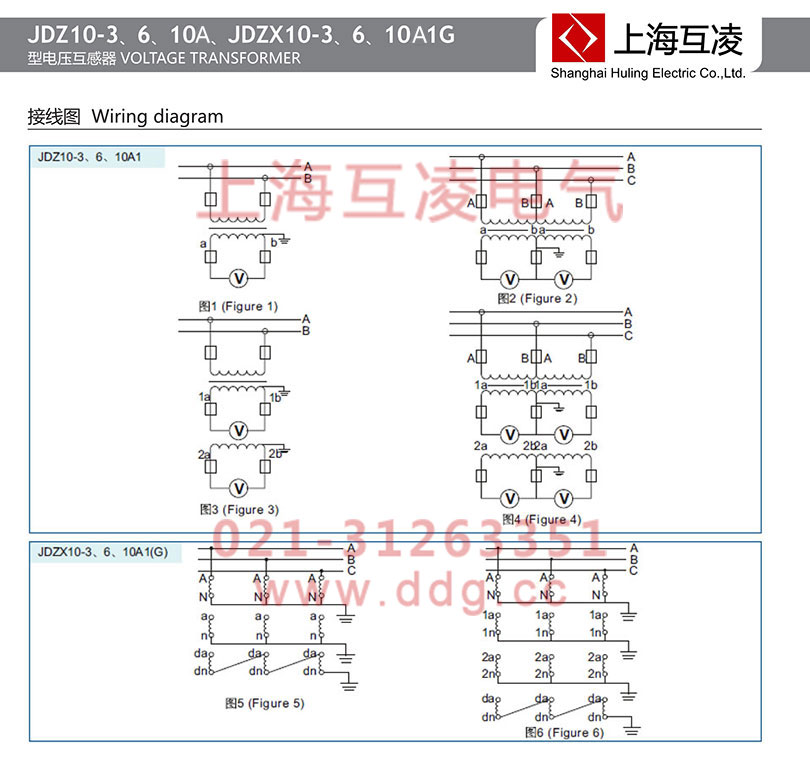

本互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZ10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

JDZ10-3A1電壓互感器使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40C，不低于-5度；

3.周圍空氣的相對濕度不大于85%（20度）；

4.滿足II 污穢等級；

5.安裝場所無腐蝕性的氣體

6.額定絕緣水平：JDZ10-3A1型3.6/25/40kV
